Весной 2024 года у нас разместили заказ на сборку электрощитов по готовой документации на ПЛК Reallab и преобразователях частоты Сириус.
Основные автоматические выключатели взяты производства DKC, как и корпус электрощита DKC RAM. Отходящие автоматы КЭАЗ.

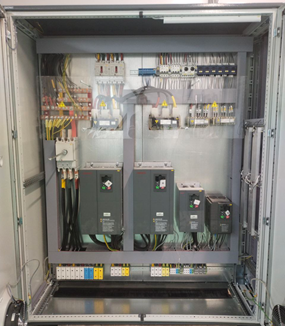

Ниже предоставлена фото готового электрощита.
Спецификация электрощита:
|
Арт. |
Наименование |
Кол-во |
|
RFT2CO024 |
Миниатюрное промышленное электромеханическое реле |
76 |
|
SRUO8-ST |
Колодка с с зажимами push-in реле серии для реле серии RFT2, 46.52, G2R-2 |
76 |
|
AMD-LDD1/6 |
МОДУЛЬ СВЕТОДИОД + ДИОД |
76 |
|
SR20T |
Фиксатор пластиковый для реле RFT |
76 |
|
|
Реле контроля трехфазного напряжения РКН-3-15-08-220 |
1 |
|
|
Дроссель сетевой ФС-55-3Ф380 |
2 |
|
|
Дроссель сетевой ФС-18,5-3Ф380 |
1 |
|
|
Дроссель сетевой ФС-11-3Ф380 |
1 |
|
500.01.230 |
Вентилятор |
2 |
|
500.01.300 |
Решётка вентиляционная выпускная c фильтром |
2 |
|
100.11.230 |
Вентилятор |
1 |
|
100.01.300 |
Решётка вентиляционная выпускная c фильтром |
1 |
|
|
Резистор тормозной SR 100/30 |
2 |
|
|
Резистор тормозной SR 100/45 |
2 |
|
MTB2-BSZ1254 |
Кнопка грибовидная, возврат поворотом, 1NC красный 40 мм |
1 |
|
MTK-CTO |
Термостат 1NO, для регулирования вентиляторов |
1 |
|
B-1002A |
Термореле биметаллическое B-1002A |
2 |
|
|
Частотный преобразователь Сириус-С8-55/75-3Ф380 |
2 |
|
|
Частотный преобразователь Сириус-С8-18,5/22-3Ф380 |
1 |
|
|
Частотный преобразователь Сириус-С8-7,5/11-3Ф380 |
1 |
|
MRD10-16 |
Розетка РАр10-3-ОПс заземлением на DIN-рейку IEK |
1 |
|
plc-kvs-35-240-gray |
Клемма силовая вводная КСВ 35-240 серая EKF PROxima |
6 |
|
plc-kvs-35-240-blue |
Клемма силовая вводная КСВ 35-240 синяя EKF PROxima |
2 |
|
plc-kvs-35-240-y-green |
Клемма силовая вводная КСВ 35-240 желто-зеленая EKF PROxima |
2 |
|
plc-kvs-35-150-gray |
Клемма силовая вводная КСВ 35-150 серая EKF PROxima |
6 |
|
plc-kvs-35-150-blue |
Клемма силовая вводная КСВ 35-150 синяя EKF PROxima |
2 |
|
plc-kvs-35-150-y-green |
Клемма силовая вводная КСВ 35-150 желто-зеленая EKF PROxima |
2 |
|
kvs5-2.5-35 |
Клемма пятиполюсная КСВ 2.5-35 (3P+N+PE) EKF PROxima |
1 |
|
2004-1301 |
3-пров. проходная клемма, 0,5 - 4 (6) мм2, Ex e II, серая |
15 |
|
2002-1301 |
3-пров. проходная клемма, 0,25 - 2,5 (4) мм2, Ex e II, серая |
365 |
|
|
Кабель Сегмент КИ-485-Энг(А)-HF 2x2x0,6 |
8 |
|
|
Патч-корд, кат. 5e, 3м |
3 |
|
|
Патч-корд оптический дуплексный SC-ST DUPLEX MM 50/125 0,3 |
1 |
|
YIS11-4-40-8-B |
Изолятор ступенчатый ИСв4-40 (М10) силовой с болтом IEK |
2 |
|
|
Шина медная 40х4х4000 |
1 |
|
YND10-2-07-100 |
Шины на DIN-рейку (кросс-модуль) ШНК 2х7 L+PEN IEK |
4 |
|
РМТ19-А-А6-Т4-ГП |
Регистратор видеографический |
1 |
|
НПСИ-ТП-I-24-МО-ГП |
Преобразователь нормирующий |
3 |
|
Reallab NLS-8Al-I-CAN |
Модуль аналового ввода |
2 |
|
Reallab NLScan-RSB-L-CAN |
ПЛК |
1 |
|
Reallab NLS-16DI-CAN |
Модуль дискретного ввода |
4 |
|
Reallab NLS-16DО-CAN |
Модуль дискретного вывода |
4 |
|
ICP-CON NS-205A |
Коммутатор |
1 |
|
MTK-FH400 |
Нагреватель с вентилятором, 400Вт |
1 |
|
SQ0305-0124 |
СВЕТИЛЬНИК ЛПБ2004В 8 ВТ 230В Т4/G5 6400К TDM |
1 |
|
2002-1611 |
2002-1611, 2-пр. держ. предохранителя, 5x20 мм, 0,25 - 2,5 (4) мм2, без индик. |
11 |
|
SW1000SL |
ИБП переменного тока ШТИЛЬ |
1 |
|
SDR 120-24 |
Блок питания |
2 |
|
SDR 75-24 |
Блок питания |
1 |
|
MTB2-BV633 |
Сигнальная лампа зеленый, 220V AC/DC |
3 |
|
MTB2-BV613 |
Сигнальная лампа зеленый, 24V AC/DC |
1 |
|
MTB2-BV615 |
Сигнальная лампа желтый, 24V AC/DC |
1 |
|
MTB2-BV614 |
Сигнальная лампа красный, 24V AC/DC |
1 |
|
|
Выключатель автоматический YON MD400N-TM320 |
1 |
|
|
Выключатель автоматический YON MD250N-TM160 |
2 |
|
318143 |
Выключатель автоматический модульный ВА47-100-3C50-УХЛ3 (10кА)-КЭАЗ |
1 |
|
318452 |
Модуль свободных контактов ВА47-МСК-КЭАЗ |
2 |
|
318140 |
Выключатель автоматический модульный ВА47-100-3C25-УХЛ3 (10кА)-КЭАЗ |
1 |
|
260515 |
Выключатель автоматический модульный OptiDin BM63-1C6-УХЛ3 (Новый) |
3 |
|
gv2p06-pro |
Автомат пуска двигателя GV2P 1,0-1,6 А EKF PROxima |
2 |
|
260819 |
Выключатель автоматический модульный OptiDin BM63-3D6-УХЛ3 (Новый) |
1 |
|
260803 |
Выключатель автоматический модульный OptiDin BM63-3C6-УХЛ3 (Новый) |
1 |
|
249158 |
Модуль свободных и сигнальных контактов OptiDin BM63-МССК 2 (Новый) |
1 |
|
260531 |
Выключатель автоматический модульный OptiDin BM63-1D6-УХЛ3 (Новый) |
2 |
|
260627 |
Выключатель автоматический модульный OptiDin BM63-2D6-УХЛ3 (Новый) |
1 |
|
CZSR8001-3A1B |
Реле безопасности |
1 |
|
110546 |
Контактор ПМЛ-1160ДМ-16А-220AC-УХЛ4-Б-КЭАЗ |
6 |
|
RKE4C0024LT |
Реле RKE4CO024LT, 4CO, 5A(250VAC/30VDC), 24VDC, мех. индикация, тест-кнопка с блокировкой, LED |
10 |
|
SKC14-ST |
колодка для реле 14 контактов 10А 300В |
10 |
|
AMD-LDD1/6 |
МОДУЛЬ СВЕТОДИОД + ДИОД |
10 |
|
SK36F |
Пластиковая клипса для реле RKF, RKE, 55.34, R4N серии для розеток, SKC08-ST, SKC14-ST, SKB08-E, SKB14-E, SKC08-E, SKC14-E; Shenler |
10 |
