Шкаф управления из 2х панелей для управления цехом (обогащение). Первая панель силовая на контакторах EKF и автоматах ДКС. Вторая панель - это система управления на ПЛК Segnetics и модулях ввода-вывода FMR.
В ходе работы пришлось заменить контакторы КЭАЗ на ЕКФ т.к. несмотря на все обещания дилер КЭАЗ сорвал нам все сроки поставки и пришлось срочно подбирать аналог (хорошо Заказчик пошел на встречу и все понял).

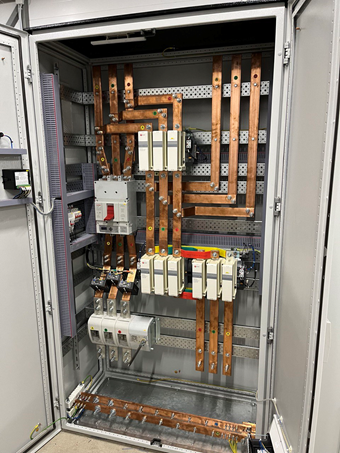

Ниже предоставлена фото готового электрощита:
Спецификация электрощита:
Арт. |
Наименование |
Кол-во |
Произв. |
217528 |
ВНК-43-31130-1600А-IP32-УХЛ3 |
1 |
КЭАЗ обычный |
298183 |
Рукоятка стальная ВНК-41-43-1Н-УХЛ3 |
1 |
КЭАЗ обычный |
MD1000H-MR2 |
Авт. выкл. YON MD1000H-MR2 3P 1000А 85kA Ir 0.4…1xIn Isd 1.5…10xIn |
1 |
DKC |
ITT40-2-10-1000 |
Трансформатор тока ТТИ-60 1000/5А 10ВА 0,5 IEK |
3 |
IEK |
OMIX P99-M6-3 |
Щитовой трехфазный мультиметр OMIX P99-M6-3 (OMIX) |
1 |
- |
83611634003 |
Ограничитель перенапряжения US-3 (Снаббер RC) (Lsis) |
3 |
- |
252119 |
Контактор ПМЛ-9500-630А-220AC-УХЛ4-Б |
1 |
КЭАЗ обычный |
252113 |
Контактор ПМЛ-9100-630А-220AC-УХЛ4-Б |
1 |
КЭАЗ обычный |
1328002300 |
Контактор Metasol MC-18a AC220V 50Hz 1a (Lsis) |
3 |
- |
333082 |
Модуль ограничения коммутац перенапр OptiStart E LAERCU1 100-250В для контакторов LC1E9…32 |
3 |
КЭАЗ Optima |
1323001300 |
Тепловое реле MT12/11 9-13A (Lsis) |
1 |
- |
1323000600 |
Тепловое реле MT12/1,3 1-1,6A (Lsis) |
1 |
- |
NDR-240-24 |
Блок питания 24В MEANWELL NDR-240-24 |
1 |
MEAN WELL |
NDR-480-24 |
Блок питания 24В MEANWELL NDR-480-24 |
1 |
MEAN WELL |
NDR-240-24 |
Блок питания 24В MEANWELL NDR-240-24 |
1 |
MEAN WELL |
HD-4044.ZD3 |
Твердотельное Реле HD-4044.ZD3[M02] 30А 24VDC (KIPPRIBOR) |
4 |
- |
PTP061.1 |
Радиатор охлаждения для Твердотельгного реле РТР061.1 (KIPPRIBOR) |
4 |
- |
RP-403.DLTU |
Промежуточное реле RP-403.D LTU (KIPPRIBOR) |
18 |
- |
PYF-044BE/3WH |
Колодка реле PYF-044BE/3WH (белая) (KIPPRIBOR) |
18 |
- |
КПТ-8 (20гр) |
Паста теплопроводящая, шприц КПТ-8 (CONNECTOR) |
1 |
- |
MRD10-16 |
Розетка РАр10-3-ОПс заземлением на DIN-рейку IEK |
1 |
IEK |
ABHT1C6S |
Кнопка аварийная грибовидная поворотная с индикацией д. 60 |
1 |
DKC |
ACVL02 |
Контактный блок с клеммными зажимами под винт, нормально-открытый |
1 |
DKC |
lh-20-25 |
Держатель маркировки LH (20x25мм) EKF PROxima |
20 |
EKF |
MDE100N063 |
Авт. выкл. YON MDE100N063 3P 63А 20kA |
1 |
DKC |
MD63P-140 |
Выкл. нагр. модульный YON MD63P 1P 40А |
3 |
DKC |
MD63N-3PD16 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 3 полюса, хар-ка D, 16А |
3 |
DKC |
MD63N-3PC6 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 3 полюса, хар-ка C, 6А |
1 |
DKC |
MD63N-1PC25 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 1 полюс, хар-ка C, 25А |
4 |
DKC |
MD63N-1PC16 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 1 полюс, хар-ка C, 16А |
3 |
DKC |
MD63N-1PC6 |
Автоматический выключатель модульный YON max типа MD63N, 6кА, 1 полюс, хар-ка C, 6А |
4 |
DKC |
MDR63-23C16-A |
АВДТ YON MDR63 1P+N 16A C 100mA 6kA тип A |
8 |
DKC |
|
ZetraBox 2200x800x600 IP55 |
1 |
|
|
ZetraBox 2200x1200x600 IP55 |
1 |
|
R5NTE80 |
Карман для документации, металлический, для дверей шириной 800 мм |
1 |
DKC |
R5LKL13 |
Светильник светодиодный 6 Вт, 220 В, с выключателем, поворотный, цвет серый |
2 |
DKC |
R5KV202301 |
Вентилятор с фильтром ЭМС 520/580 м3/ч, 230 В, 325x325 мм, IP54 |
2 |
DKC |
R5KF201 |
Вентиляционная решетка с фильтром ЭМС 325x325 мм, IP54 |
2 |
DKC |
01107RL |
Короб перфорированный, серый RL6 40x60 |
24 |
DKC |
ШМТ 10х50 |
Шина медная ШМТ 10х50 |
26 |
- |
YNN21-20-100 |
Шина PEN "земля-ноль" 8х12мм 20/2 (20групп/креп по краям) IEK |
2 |
IEK |
plc-sm-76 |
Изолятор SM-76 25кВ EKF PROxima |
2 |
EKF |
sn0-4x15 |
Шина нулевая в корпусе (4х15) EKF PROxima |
1 |
EKF |
ZCBC04GR |
CBC.4GR(Ex), проходной зажим серый 4 кв.мм |
78 |
DKC |
ZCB061GR |
CBC.2-10/PTGR, торцевой изолятор серый на СВС2- 10 |
10 |
DKC |
ZDU03R |
DFU/3/ROSSO, цветной разделитель/изолятор |
10 |
DKC |
ZTO430 |
TEO.4(Ex), зажим для заземления желт.зелен 4 кв.мм |
45 |
DKC |
ZTO431 |
TEO.4/PT, торцевой изолятор для ТЕО.4 |
10 |
DKC |
ahdw-ew |
Зажим на DIN-рейку пластиковый 1 винт EW EKF PROxima |
60 |
EKF |
YNS21-3-100 |
Шина соединительная типа PIN (штырь) 3Р 100А (1м) IEK |
0,5 |
IEK |
ПуГВ 1х16 |
Провод силовой ПУГВнг(А)-LS 1х16 белый |
4 |
- |
ПуГВ 1х4 |
Провод силовой ПУГВнг(А)-LS 1х4 белый |
4 |
- |
ПуГВ 1х2,5 |
Провод силовой ПуГВ нг(А)-LS 1х2,5 белый |
60 |
- |
ПуГВ 1х0,75 |
Провод силовой ПуГВ нг(А)-LS 0,75 белый |
2000 |
- |
