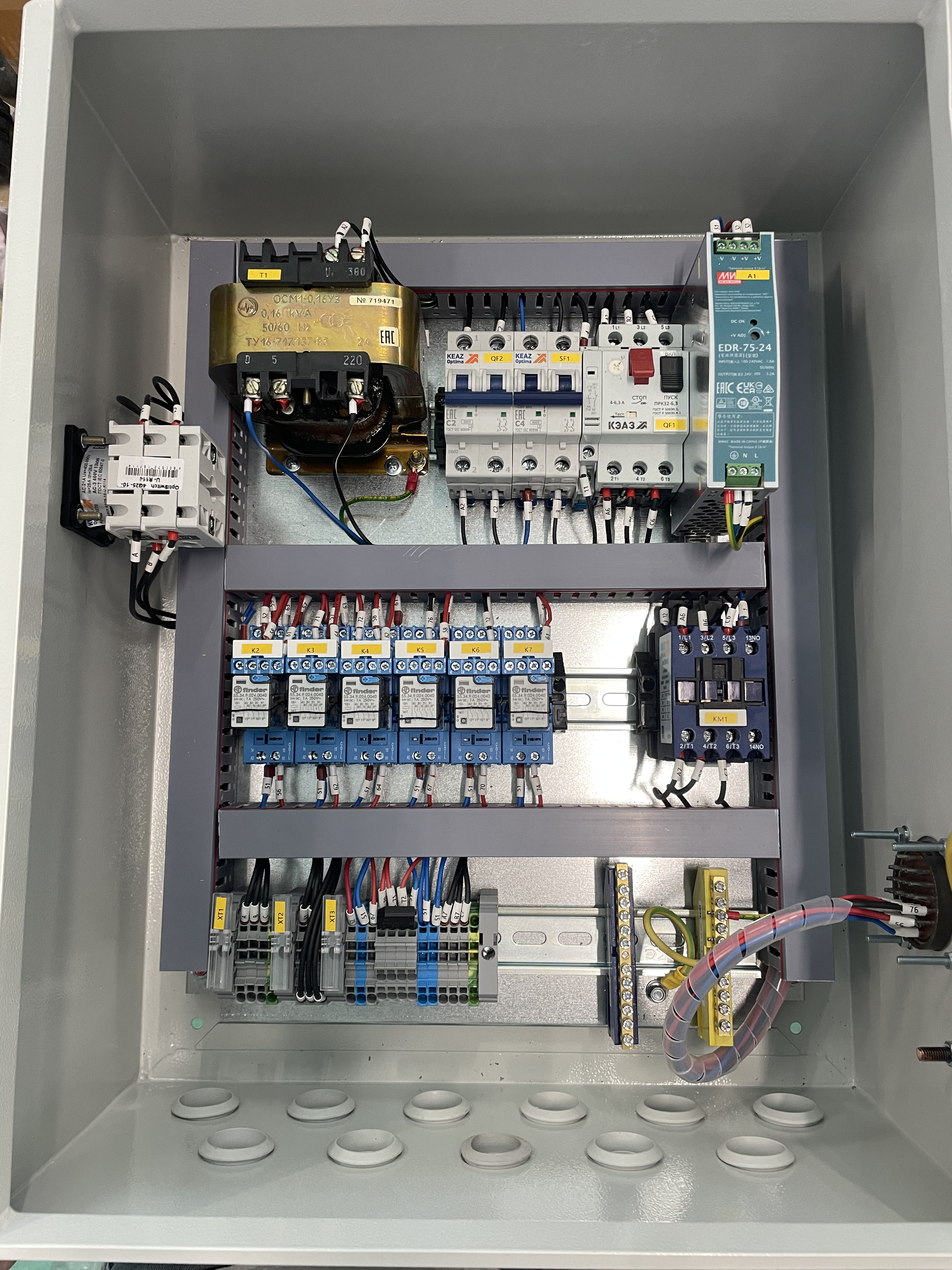

Производственное предприятие из Кировского завода заказало у нас шкаф управления для своего станка. Спецификация оборудования была настолько разная, что на сравнительно небольшой электрощит закупка комплектующих электрощита заняла больше времени, чем его сборка (так кстати часто бывает).
Основное оборудование взяли HYUNDAI так как оно в наличии и устраивает Заказчика по качеству.
К электрощиту так же идет пульт управления с кнопками и педалью. На удивление такого рода комплектующие для электрощита можно купить на АВИТО.
Спецификация электрощита:
|
Арт. |
Наименование |
Кол-во |
Произв. |
|
EDR-75-24 |
EDR-75-24, Блок питания, 24В,3.2А,76Вт |
1 |
MEAN WELL |
|
25002DEK |
Лампа комм. ADDS D22 ЗЕЛЕНЫЙ LED 220В ЛK-22 |
1 |
DEKraft |
|
13.01.01.000659 |
Магнитный контактор HYUNDAI HG 3P 9А 220В AC 4кВт, |
1 |
HYUNDAI |
|
3.01.01.000501 |
Блок вспомогательных контактов HGC SB 40 11NS |
1 |
HYUNDAI |
|
3.01.01.000510 |
Поглотитель перенапряжения HGC RC40 Y220 (для HGC 9-32) |
1 |
HYUNDAI |
|
553482300040 |
Промежуточное реле; 4 перекидных контакта 7А (~ 230В AC) |
6 |
FINDER |
|
9404SMA |
Розетка для реле 55.34, 55.32, 85.02, 85.04 и модулей 99.02, 86.30 с раздельными контактами |
6 |
FINDER |
|
13.04.000869 |
Автоматический выключатель HYUNDAI HGD 2P 4А 6кА, 13.04.000869 |
1 |
HYUNDAI |
|
13.04.000867 |
Автоматический выключатель HYUNDAI HGD 2P 2А 6кА, 13.04.000867 |
1 |
HYUNDAI |
|
13.02.000039 |
Силовой автомат для защиты двигателя HYUNDAI MMS 4-6.3А 3P, термомагнитный расцепитель |
1 |
HYUNDAI |
|
13.02.000018 |
Дополнительный контакт MMS32K AUX S11 1NO+1NC |
1 |
HYUNDAI |
|
KBL410 |
KBL410 (KBL10, RS407), Диодный мост 4А 1000В [KBL] |
1 |
- |
|
ОСМ1-0,16-380/220 |
Трансформатор ОСМ1-0,16-380/220 |
1 |
- |
|
YKM40-02-54-G |
Корпус метал. ЩМП-2-0 (500х400х220мм) У2 IP54 |
1 |
IEK |
|
YNN10-69-12D-K07 |
Шина N "ноль" на DIN-изол ШНИ-6х9-12-Д-С IEK |
1 |
IEK |
|
YNN10-69-10D-K05 |
Шина PE "земля" на DIN-изол ШНИ-6х9-10-Д-Ж IEK |
1 |
IEK |
|
2002-1201 |
2-пров. проходная клемма, 0,25 - 2,5 (4) мм2, Ex e II, серая |
31 |
- |
|
2002-6301 |
3-пр. проходная клемма, 0,25 - 2,5 (4) мм2, угловая, ExeII, серая |
4 |
- |
|
2002-1204 |
2-пров. проходная клемма, 0,25 - 2,5 (4) мм2, Ex e II, синяя |
6 |
- |
|
2002-1205 |
2-пров. проходная клемма, 0,25 - 2,5 (4) мм2, чёрная |
2 |
- |
|
2002-1207 |
2-пров. клемма с заземлением, 0,25 - 2,5 (4) мм2, желто-зелёная |
4 |
- |
|
|
Установочный комплект ( дин-рейка , кабель для для расключения , метиз ) |
1 |
- |
