ШУ на комплектующих Hyundai и ПЛК ОВЕН. Электрощит управляет насосам и запорной арматурой на химическом производстве. Щит был собран раньше срока на 2 недели благодаря корпусам Zetra Box.
Контроллер ПЛК110 не так часто применяется, но в данном проекте это решение было решено оставить. Неудобный для настройки ПЛК с частыми проблемами.

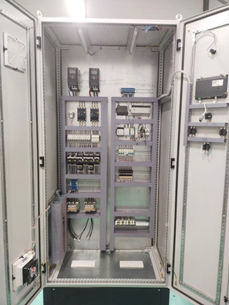

Ниже фотография электрощита ШУ:
Спецификация электрощита:
|
Арт. |
Наименование |
Кол-во |
Произв. |
|
14.02.01.000074 |
Автоматический выключатель ВА 88-37/63L 3P TMF 32А 25кА 415 АС ESQ |
2 |
ESQ Автоматы |
|
rel-avr-2 |
Контроллер АВР на 2 ввода AVR-2 EKF PROxima |
1 |
EKF |
|
13.01.01.000557 |
Магнитный контактор HGC32 11NS X220 32А 15 кВт при АС3 (380-440В) кат. 220В АC 1НО+1НЗ |
2 |
HYUNDAI |
|
13.01.01.000504 |
Механическая блокировка HGC IU40 (для HGC9-40) |
1 |
HYUNDAI |
|
13.04.000883 |
Автоматический выключатель HGD63-M 3PMCS0000C 00002 3 полюса, 2А, ток к.з. 6kA, хар-ка C (STANDARD) |
2 |
HYUNDAI |
|
pbn-ae |
Кнопка AE-22 поворотная блокировка NO+NC Грибок EKF PROxima |
1 |
EKF |
|
lh-20-25 |
Держатель маркировки LH (20x25мм) EKF PROxima |
1 |
EKF |
|
13.04.000897 |
Автоматический выключатель HGD63-M 3PMDS0000C 00010 3 полюса, 10А, ток к.з. 6kA, хар-ка D (STANDARD) |
2 |
HYUNDAI |
|
13.04.000863 |
Автоматический выключатель HGD63M 1PMCS0000C 00010 1 полюс, 10А, ток к.з. 6kA, хар-ка C (STANDARD) |
1 |
HYUNDAI |
|
13.04.000858 |
Автоматический выключатель HGD63-M 1PMCS0000C 00001 1 полюс, 1А, ток к.з. 6kA, хар-ка C (STANDARD) |
3 |
HYUNDAI |
|
13.04.000859 |
Автоматический выключатель HGD63-M 1PMCS0000C 00002 1 полюс, 2А, ток к.з. 6kA, хар-ка C (STANDARD) |
1 |
HYUNDAI |
|
13.06.000120 |
Дифференциальный автомат HRO63M 1NG4C0000C 00016G 1 полюс + нейтр., 16A ток, к.з. 6kA,30mA (STANDARD) |
1 |
HYUNDAI |
|
14.03.03.000005 |
Автоматический выключатель ВА 47-100_1 полюс 2А ток к.з. 10кА хар-ка С ESQ |
1 |
ESQ Автоматы |
|
ПЛК110-24.60.Р-М |
Контроллер ПЛК110 60 вх./вых. реле, питание 24VDC, Ethernet, 2хRS485, |
1 |
- |
|
МВ110-224.8А |
Модуль аналогового ввода RS-485 AC/DC 8AI Универсальных, МВ110-224.8А |
1 |
- |
|
4640016936984 |
Реле термисторной защиты РТЗ-1М |
2 |
- |
|
CMT2078X |
Панель оператора Weintek сMT2078X - 7", 3xCOM, 2-порта Ethernet, USB host, |
1 |
- |
|
AM1033EX |
Барьер изолирующий, аналоговый, 2 входа 2 выхода, 0/4-20мА, 0/1-5В, HART, |
1 |
- |
|
EDS-205 |
Коммутатор EDS-205 |
1 |
- |
|
МКОН-24 |
Сетевой шлюз Modbus Ethernet, МКОН-24 |
1 |
- |
|
HDR-150-24 |
Mean Well HDR-150-24 Источник питания AC/DC 220/24v 6.25А 150Вт, HDR-150-24 |
1 |
- |
|
13.01.01.000520 |
Магнитный контактор HGC9 11NS X220 9А 4 кВт при АС3 (380-440В) кат. 220В АC 1НО+1НЗ |
4 |
HYUNDAI |
|
13.01.01.000530 |
Тепловое реле HGT18K A0008S 5.6-8A (для HGC 9-18) |
2 |
HYUNDAI |
|
rms-22-2 |
Разъем для реле РM slim 22/2 EKF AVERES |
8 |
EKF |
|
rps-22-2-24DC |
Реле промежуточное РП slim 22/2 5A 24В DC EKF AVERES |
8 |
EKF |
|
08.04.000645 |
Частотный преобразователь ESQ-760-4T-0040 4/5.5кВт, 380 В |
2 |
ESQ (ПЧ/УПП) |
|
08.04.000816 |
Входной дроссель ACL-SN-4 4кВт |
2 |
ESQ (ПЧ/УПП) |
|
08.04.000838 |
Выходной дроссель OCL-SN-4 4кВт |
2 |
ESQ (ПЧ/УПП) |
|
ed16-22bms |
Оповещатель светозвуковой ED16-22BMS 230В EKF PROxima |
1 |
EKF |
|
psw-alc-2p |
Переключатель АLС-22 2P черный NO+NC EKF EKF PROxima |
1 |
- |
|
psw-alc-3p |
Переключатель АLСLR-22 3P черный NO+NC EKF EKF PROxima |
2 |
- |
|
MRD10-16 |
Розетка РАр10-3-ОПс заземлением на DIN-рейку IEK |
1 |
IEK |
|
lh-20-25 |
Держатель маркировки LH (20x25мм) EKF PROxima |
4 |
IEK |
|
ZB.M 2-200.100.60.IP66 |
Корпус в сборе Zetra Box M,2-х дверный. |
1 |
Zetra Box |
|
ZB.БП 200.60.IP66 |
Боковая панель с комплектом крепежа 2шт. |
1 |
Zetra Box |
|
ZB.К.100.60 |
Крыша |
1 |
Zetra Box |
|
ZB.Ц 1.10.100. |
Передние и задние элементы цоколя, 2шт. |
1 |
Zetra Box |
|
ZB.Ц 3.10.60. |
Боковые панели цоколя, 2шт. |
1 |
Zetra Box |
|
ZB.ВМ2.60 |
Монтажный профиль 23х48,внешний уровень |
8 |
Zetra Box |
|
ZB.ВМ10.200.80 |
Панель монтажная |
1 |
Zetra Box |
