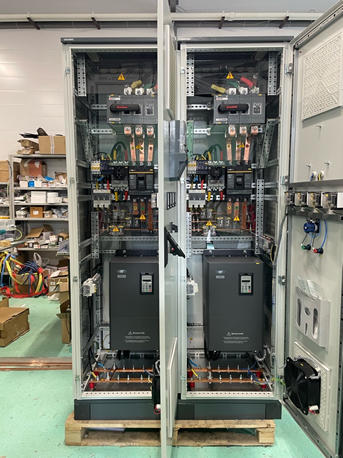

Шкаф управления насосами на замену старого. Очень стесненные условия для установки были.
Частотные преобразователи ESQ отлично себя показывают уже не первый год.
Автоматические выключатели и рубильники IEK, так как ни один другой бренд не дал спецификацию из наличия. Ошиновка медь.
Крест выполнен проводом, так как в эти габариты по другому было не установить все, а больше не давали.
В целом все нормы монтажа были выполнены и благодаря выбору брендов IEK и ESQ. ШУН был поставлен за 3 недели.
Ниже фотография РУНН ДКС 1600А:
Спецификация электрощита:
|
Арт. |
Наименование |
Кол-во |
Произв. |
|
KA-VR20-3-0630 |
KARAT Выкл-разъед. ВРК реверс. без рукоятки 3P 630А IEK |
2 |
IEK |
|
SVA71-3-0400-02 |
Выкл. авт. ВА88-39 3Р 400А 35кА MASTER с электрон. расц. IEK |
2 |
IEK |
|
В-Н12.5 275/3+1 С |
УЗИП класса испытаний I+II серии БЛИЦ |
2 |
- |
|
df223-e |
Предохранитель-разъединитель DF 22х58 3Р (тип ПВЦ) EKF |
2 |
EKF |
|
pvc-22x58-125 |
Плавкая вставка цилиндрическая ПВЦ (22х58) 125А EKF |
6 |
EKF |
|
vma-721-500 |
Вольтметр VMA-721 аналоговый на панель (72х72) квадратный вырез 500В прямое подкл. EKF PROxima |
2 |
EKF |
|
pk-1-64-10 |
Переключатель кулачковый ПК-1-64 10А для вольтметра EKF PROxima |
1 |
EKF |
|
ama-721 |
Амперметр АМA-721 (без шкалы) аналоговый на панель (72х72) квадратный вырез трансф. подкл. EKF PROxima |
6 |
EKF |
|
s-a721-400 |
Шкала сменная для A721 400/5А-1,5 EKF PROxima |
6 |
EKF |
|
MVA20-3-006-C |
KARAT Авт. выкл. ВА47-29 3P C 6А 4,5кА IEK |
2 |
IEK |
|
370592 |
Клеммник измерительный с 2-мя тест.разъемами, 6мм.кв., (серый); WGO1 |
12 |
Klemsan |
|
450109 |
Концевой сегмент на измер. клеммники WGO1,-2/ WGL, (серый); NPP-WGO1-2 |
2 |
Klemsan |
|
476302 |
Перемычка для WGO1/ WGO3/ WGL1, (2полюса); IZUK 6/2 |
6 |
Klemsan |
|
351109 |
Клеммник с держ. предохр. (5x20, 5x25) на DIN-рейку, 6 мм.кв. (серый); ASK 2S |
6 |
Klemsan |
|
450049 |
Концевой сегмент на клеммники ASK 2*, (серый); NPP ASK2 |
2 |
Klemsan |
|
SQ0738-0014 |
Плавкая вставка Н520Б 6А 250В TDM упак (10 шт.) |
1 |
- |
|
|
Конденсатор К73-57в 0,47мкФ 1000/500В |
6 |
- |
|
08.04.000385 |
Частотный преобразователь ESQ-500-4T0750G/0900P 75/90кВт 380-460В |
2 |
ESQ ПЧ/УПП |
|
ledm-ad16-g |
Матрица светодиодная AD16-22HS зеленый 230 В AC EKF PROxima |
2 |
EKF |
|
ledm-ad16-r |
Матрица светодиодная AD16-22HS красный 230 В AC EKF PROxima |
2 |
EKF |
|
lh-10-25 |
Держатель маркировки LH (10x25мм) EKF PROxima |
4 |
EKF |
|
304130 |
Клеммник на DIN-рейку 4мм.кв. (серый); AVK4 |
40 |
Klemsan |
|
444120 |
Концевой сегмент на клеммники AVK(2,5-10)/ AVK RD (2,5-4), (серый); NPP 2,5-10 |
2 |
Klemsan |
|
495219 |
Упор на DIN-рейку MR35, (серый); KD 7 |
4 |
Klemsan |
|
496300 |
Маркировка клеммных групп на KD7, (прозр.); ME 3 |
2 |
Klemsan |
|
ZB.M 2-200.100.60.IP66 |
Корпус в сборе Zetra Box M,2-х дверный. |
2 |
Zetra Box |
|
ZB.БП 200.60.IP66 |
Боковая панель с комплектом крепежа 2шт. |
1 |
Zetra Box |
|
ZB.К.100.60 |
Крыша |
2 |
Zetra Box |
|
ZB.Ц 1.10.100. |
Передние и задние элементы цоколя, 2шт. |
2 |
Zetra Box |
|
ZB.Ц 3.10.60. |
Боковые панели цоколя, 2шт. |
2 |
Zetra Box |
|
ZB.СК.00 |
Соединительный комплект. |
1 |
Zetra Box |
|
ZB.ВМ2.60 |
Монтажный профиль 23х48,внешний уровень |
40 |
Zetra Box |
|
ZB.ВМ2.100 |
Монтажный профиль 23х48,внешний уровень |
20 |
Zetra Box |
|
mb-kar-a4 |
Карман для документации пластиковый А4 EKF |
1 |
EKF |
|
SQ0814-0010 |
Кабельный ввод мембранный КВМ-16 TDM |
2 |
- |
|
SQ0814-0011 |
Кабельный ввод мембранный КВМ-6 TDM |
4 |
- |
|
FAN433F |
Вентилятор с фильтром 433 м³/ч 291x291 мм IP54 EKF PROxima |
2 |
EKF |
|
EXF433 |
Вентиляционная решётка с фильтром 291x291 мм IP54 EKF PROxima |
2 |
EKF |
|
thermo-no-nc-din |
Термостат NO/NC (охлаждение/обогрев) на DIN-рейку 5-10A 230В IP20 EKF PROxima |
2 |
EKF |
|
М1т10×30 |
Медная шина ШМТЛ (медь) М1т 10×30, цена за 4 метра |
1,5 |
Ошиновка |
|
М1т5×30 |
Медная шина ШМТЛ (медь) М1т 5×30, цена за 4 метра |
2 |
Ошиновка |
|
SMG-27 |
ШМГИ 5x32x1 EKF PROxima |
2 |
EKF |
|
YIS40-2-180 |
Изолятор шинный плоский ИШП 2P для шин 5 и 10 мм 180 мм IEK |
4 |
IEK |
|
YIS40-3-270 |
Изолятор шинный плоский ИШП 3P для шин 5 и 10 мм 270 мм IEK |
4 |
IEK |
|
YIS40-40 |
Изолятор соединительных шпилек 40 мм для ИШП (к-т 2 шт) IEK |
8 |
IEK |
|
YIS11-51-15-B |
Изолятор SM51 (М8) силовой с болтом IEK |
20 |
IEK |
|
YNN21-10-100 |
Шина PEN "земля-ноль" 8х12мм 10/2 (10групп/креп по краям) IEK |
4 |
IEK |
