Шкаф управления пожарной насосной станцией на 75 кВт. Типовой шкаф управления используется для обеспечения водой для пожаротушения по сигналу аварии. Оборудование основное брали CHINT, а частотные преобразователи ESQ (т.к. они банально дешевле).
Шкаф получился компактным и удобным для использования.
Типовые шкафы удобно считать на сервисе https://electroprice.ru/ - так как это не занимает время и на выходе получается готовая спецификация электрощита.
Расчет такого ШУПН выполнялся на сервисе https://electroprice.ru/elpanels/1006.

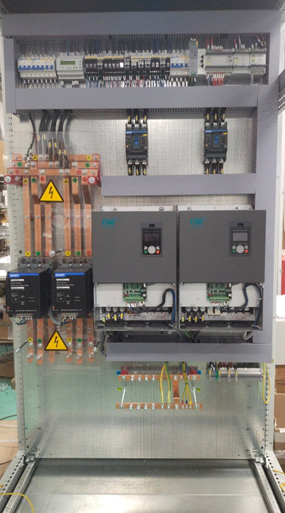

Ниже фотография ШУПН.2.75.ПЧ:
Спецификация электрощита:
|
Наименование |
Кол-во. |
Ед. |
Артикул |
Производитель |
|
ПЛК110-24.30.Р-М |
1 |
Шт |
ПЛК110-24.30.Р-М |
ОВЕН |
|
МВ110-224.2А |
1 |
Шт |
МВ110-224.2А |
ОВЕН |
|
МУ110-224.6У |
1 |
Шт |
МУ110-224.6У |
ОВЕН |
|
СП307-Б |
1 |
Шт |
СП307-Б |
ОВЕН |
|
AVR-02-G |
1 |
Шт |
AVR-02-G EA04.006.005 |
F&F |
|
Частотный преобразователь ESQ-770-4T0750G/0900P 75/90кВт 380В |
2 |
Шт |
ESQ-770-4T0750G/0900P |
ESQ |
|
Реле промежуточное РП slim 22/2 5A 230В AC |
6 |
Шт |
rps-22-2-230 |
EKF |
|
Разъем для реле РM slim 22 /2 |
11 |
Шт |
rms-22-2 |
EKF |
|
Реле промежуточное RPA 22/4 5A 230В AC EKF |
3 |
Шт |
rpa-22-4-230AC |
EKF |
|
Разъем для реле РM4 22/4 EKF AVERES |
6 |
Шт |
rm4-22-4 |
EKF |
|
Реле промежуточное РП slim 22/2 5A 24В DC |
5 |
Шт |
rps-22-2-24DC |
EKF |
|
Реле промежуточное RPA 22/4 5A 24В DC EKF |
3 |
Шт |
rpa-22-4-24DC |
EKF |
|
Лампа сигнальная BV64 красная EKF |
3 |
Шт |
xb2-bv64 |
EKF |
|
Лампа сигнальная BV65 желтая EKF |
3 |
Шт |
xb2-bv65 |
EKF |
|
Лампа сигнальная BV63 зеленая EKF |
2 |
Шт |
xb2-bv63 |
EKF |
|
Блок питания на дин рейку 75 Вт,Uвх ~ 220 В AC , Uвых - 24 В DC постоянного тока |
1 |
Шт |
DR-E-75W-24 |
EKF |
|
Переключатель BD21 2P короткая ручка NO EKF PROxima |
2 |
Шт |
xb2-bd21 |
EKF |
|
Переключатель BD33 3P короткая ручка 2NO EKF PROxima |
1 |
Шт |
xb2-bd33 |
EKF |
|
Авт. выкл. NXM-400S/3P 350А 50кА (R) |
2 |
Шт |
131372 |
CHINT |
|
Вспомогательный контакт AX-M4 L для NXM-630(400) (левый) (R) |
2 |
Шт |
946941 |
CHINT |
|
Моторный привод MD-M4 D3/A1 для NXM(S)-630(400) DC220В/AC230В (R) |
2 |
Шт |
946912 |
CHINT |
|
Авт. выкл. NXB-63 1P 6А 6кА х-ка C |
3 |
Шт |
814012 |
CHINT |
|
Авт. выкл. NXM-160S/3P 160А 36кА |
2 |
Шт |
131364 |
CHINT |
|
Авт. выкл. NXB-63 3P 20А 6кА х-ка C |
1 |
Шт |
814171 |
CHINT |
|
Авт. выкл. NXB-63 3P 6А 6кА х-ка C |
2 |
Шт |
814168 |
CHINT |
|
Резистор 49.9 Ом |
2 |
Шт |
rezistor_c2_29b |
ОВЕН |
|
Клеммник винтовой проходной 1-ярусный, 2,5 мм кв AVK 2,5 |
30 |
Шт |
304120RP |
klemsan |
|
AVK 2,5 - 10 1,2 мм, Торцевая крышка, Материал изоляции PA, Серый |
3 |
Шт |
444120 |
klemsan |
|
Клеммник на DIN-рейку 4мм.кв. (серый); AVK4(RP) |
3 |
Шт |
304130RP |
klemsan |
|
Клеммник на DIN-рейку 4мм.кв. (синий); AVK4(RP) |
1 |
Шт |
304131RP |
klemsan |
|
Клеммник на DIN-рейку 4мм.кв. (ж\з); AVK4(RP) |
1 |
Шт |
334180 |
klemsan |
|
Шина медная М1Т 3х25 |
8 |
М |
YBC10-03-025 |
IEK |
|
Изолятор SM-40 475А 12кВ EKF PROxima |
18 |
Шт |
plc-sm-40 |
EKF |
|
Упор на DIN-рейку MR35, (серый); KD 4 |
14 |
Шт |
495059 |
klemsan |
|
Маркировка клеммных груп ME 1-1 |
4 |
Шт |
49612A |
klemsan |
|
Комплект шкафа CQE R5CQE18125, с задней панелью, 1800 x 1200 x 500 мм |
1 |
Шт |
R5CQE18125 |
DKC |
|
Цоколь 1200 x 500 x 200 мм R5ZE1252 |
1 |
Шт |
R5ZE1252 |
DKC |
|
Панели боковые для корпусов CQE, ВхГ 1800х500 мм, комплект - 2 шт. R5LE1852 |
1 |
Шт |
R5LE1852 |
DKC |
|
Дверь сплошная двухстворчатая для корпусов CQE, ВхШ 1800х1200 мм красного цвета |
1 |
Шт |
R5CPE18120 |
DKC |
|
Изолятор шинный 450А 9кВ Лесенка EKF PROxima |
2 |
Шт |
plc-sl-450 |
EKF |
