В работу взяли проектирование и сборку КТПН на 2500 кВА (4000А). Подстанции у нас проходят не так часто и им мы уделяем особое внимание. Требования у Заказчика были по установке РУНН бренда HYUNDAI на 4000А серии HGN40B.
Ошиновка алюминий, а перемычка между масляным трансформатором и РУНН выполнена медным проводом (а не шинопроводом как изначально предполагалось).

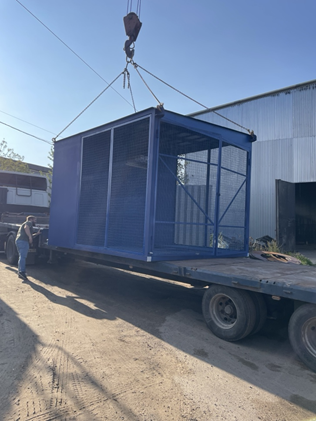

Ниже фотография КТПН:
Спецификация электрощита:
|
Арт. |
Наименование |
Кол-во |
Произв. |
|
13.07.02.1.000878 |
Воздушный автоматический выключатель HGN40B 3B M0C0S0 54Q BA EL (с корзиной, 4000А,100kA, AC380/415В, реле GPR-LP (50Гц)) |
1 |
HYUNDAI |
|
ITT70-3-15-4000 |
Трансформатор тока ТТИ-125 4000/5А 15ВА 0,5S IEK |
6 |
IEK |
|
ITT40-3-15-1000 |
Трансформатор тока ТТИ-60 1000/5А 15ВА 0,5S IEK |
21 |
IEK |
|
ama-721 |
Амперметр АМA-721 (без шкалы) аналоговый на панель (72х72) квадратный вырез трансф. подкл. EKF PROxima |
3 |
EKF |
|
s-a721-4000 |
Шкала сменная для A721 4000/5А-1,5 EKF PROxima |
3 |
EKF |
|
vma-721-500 |
Вольтметр VMA-721 аналоговый на панель (72х72) квадратный вырез 500В прямое подкл. EKF PROxima |
1 |
EKF |
|
318175 |
ВА47-100-3C125-УХЛ3 (10кА) |
1 |
КЭАЗ |
|
114304 |
Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-II-3-280/40/XR |
1 |
КЭАЗ |
|
260803 |
OptiDin BM63-3C6-УХЛ3 (6кА) |
1,00 |
КЭАЗ |
|
260798 |
OptiDin BM63-3C40-УХЛ3 (6кА) |
1,00 |
КЭАЗ |
|
kki2-1 |
Коробка клеммная испытательная переходная ККИ2-1 (латунь) EKF |
8 |
EKF |
|
|
Счетчик электроэнергии Меркурий 236 АRT-01 PQRS трехф. многотарифный 5(60) класс точности 1.0/2. 0 D ЖКИ оптопорт RS485. 2тарифа МСК 236ART01PQRS 2тарифа МСК Инкотекс |
8 |
- |
|
13.03.02.000538 |
Автоматический выключатель HGM800S 3PT4BS0000C 00800F 504-800A ток к.з. 65kA AC380/415В |
7 |
HYUNDAI |
|
ZB.H 1-200.80.80.IP31 |
Корпус в сборе Zetra Box H |
1 |
Zetra Box |
|
ZB.H 1-200.60.80.IP31 |
Корпус в сборе Zetra Box H |
4 |
Zetra Box |
|
ZB.К.80.80 |
Крыша |
1 |
Zetra Box |
|
ZB.К.60.80 |
Крыша |
4 |
Zetra Box |
|
ZB.Ц 1.10.60. |
Передние и задние элементы цоколя, 2шт. |
4 |
Zetra Box |
|
ZB.Ц 1.10.80. |
Передние и задние элементы цоколя, 2шт. |
1 |
Zetra Box |
|
ZB.Ц 3.10.80. |
Боковые панели цоколя, 2шт. |
5 |
Zetra Box |
|
ZB.СК.00 |
Соединительный комплект. |
4 |
Zetra Box |
|
ZB.ВМ2.80 |
Монтажный профиль 23х48,внешний уровень |
40 |
Zetra Box |
|
ZB.ВМ2.80 |
Монтажный профиль 23х48,внешний уровень |
14 |
Zetra Box |
|
ZB.ВМ2.60 |
Монтажный профиль 23х48,внешний уровень |
25 |
Zetra Box |
|
ZB.ВМ1.002 |
Кронштейн профиля 23х48 (для создания внутренних уровней) |
75 |
Zetra Box |
|
mb-kar-a4 |
Карман для документации пластиковый А4 EKF |
1 |
EKF |
|
Медная шина 120х10 (кратно 4м) 2883А |
Медная шина 120х10 (кратно 4м) 2883А |
1 |
Ошиновка |
|
Алюминиевая шина АД31 120х10 (кратно 4м) 2234А |
Алюминиевая шина АД31 120х10 (кратно 4м) 2234А |
18 |
Ошиновка |
|
|
Алюминиевая шина АД31 40х10 (кратно 4м) 800А |
8 |
Ошиновка |
|
BSKP2 |
Профиль-основание алюминиевый для установки наборных шинодержателей 2 м EKF PROxima |
5 |
EKF |
|
BSK3P3X10 |
Шинодержатель наборный 3Пх3х10 мм EKF PROxima |
20 |
EKF |
|
BSK3P2X10 |
Шинодержатель наборный 3Пх2х10 мм EKF PROxima |
10 |
EKF |
|
BSKFA |
Комплект крепежа для профиля-основания ш/держателя наборного EKF PROxima |
30 |
EKF |
|
BSKSM4 |
Изолятор шпилек М4 EKF PROxima |
5 |
EKF |
|
YIS11-30-08-B |
Изолятор SM30 (М8) силовой с болтом IEK |
40 |
IEK |
|
YNN21-10-100 |
Шина PEN "земля-ноль" 8х12мм 10/2 (10групп/креп по краям) IEK |
10 |
IEK |
