Купить Шкаф управления задвижками ШУЗ 5 кВт 2 задвижки IP65
Шкаф управления задвижкой, ШУЗ (щит управления задвижкой, ЩУЗ) – важный компонент централизованного управления движением жидкостей или газов по системе трубопроводов. По сути, шкаф управляет открыванием и закрыванием клапанов (задвижек), подающих воду, воздух или другие жидкости и газы. Применение ШУЗ – крупные системы водоснабжения, отопления, вентиляции, промышленность, коммунальное хозяйство. Они часто используются в системах пожаротушения и удаления дыма.
Функция шкафа – по принятой извне (от единой системы управления) команде открыть или закрыть клапан. Физически это означает «включить электродвигатель в одну сторону» или «включить электродвигатель в другую сторону». Двигатели вращают редуктор электропривода клапана и должны отработать до полного открытия или закрытия задвижки, при котором замыкаются контакты-концевики.
Что снаружи: ручное управление и индикация

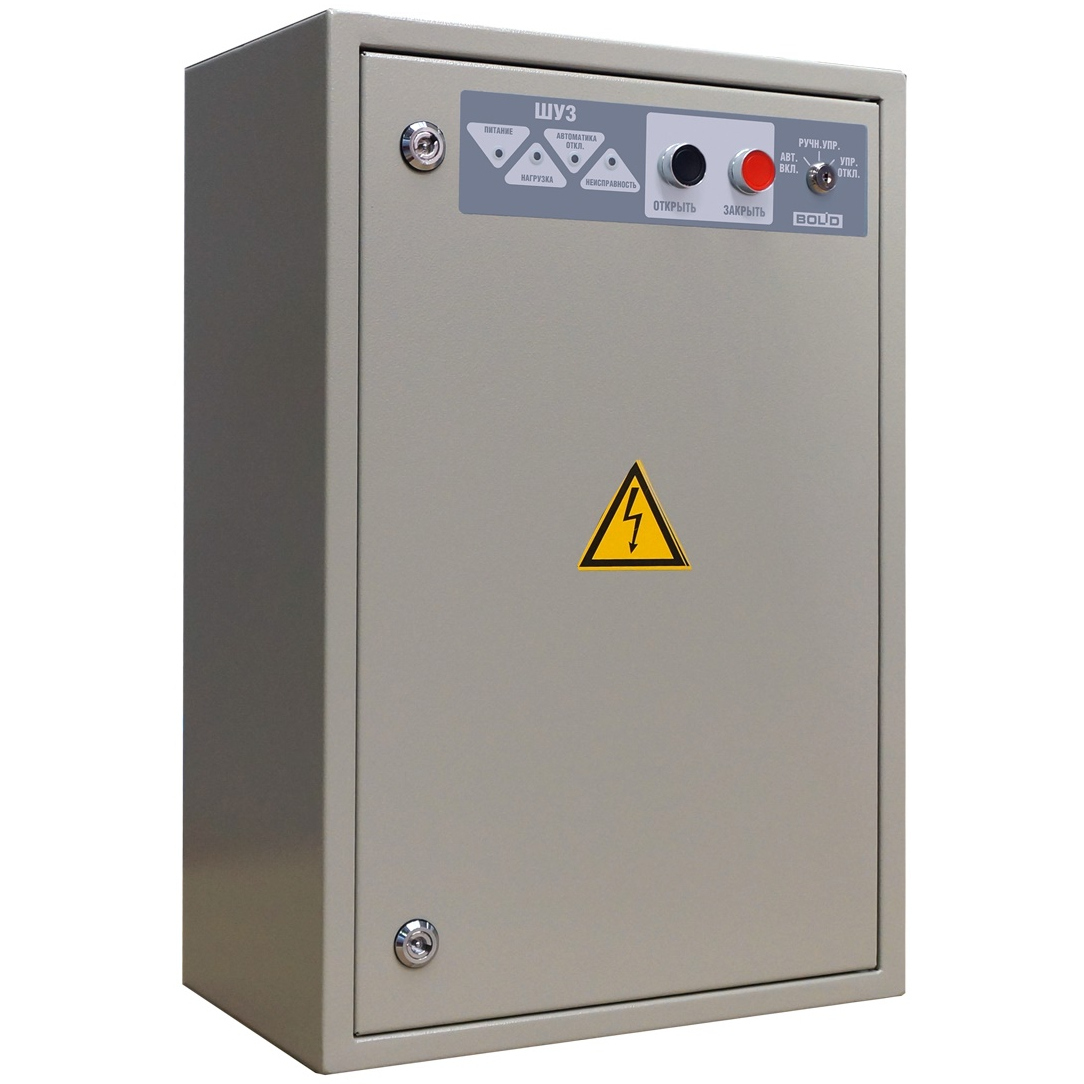

Конструктивно шкаф управления электроприводом задвижки – стальной ящик со степенью защиты IP54.
На лицевой панели шкафа есть переключатель режимов работы (ручной/автоматический) и кнопки «Открыть», «Закрыть» и «Стоп». По кнопкам «Открыть» и «Закрыть» электропривод отрабатывает до замыкания концевиков (соответствующие лампочки индикации «Открыто» и «Закрыто»). Команда «Стоп» останавливает привод в любом положении.
На панели индикации обычно также есть лампочки наличия питания и индикация аварии, а также заклинивания задвижки.
Что внутри

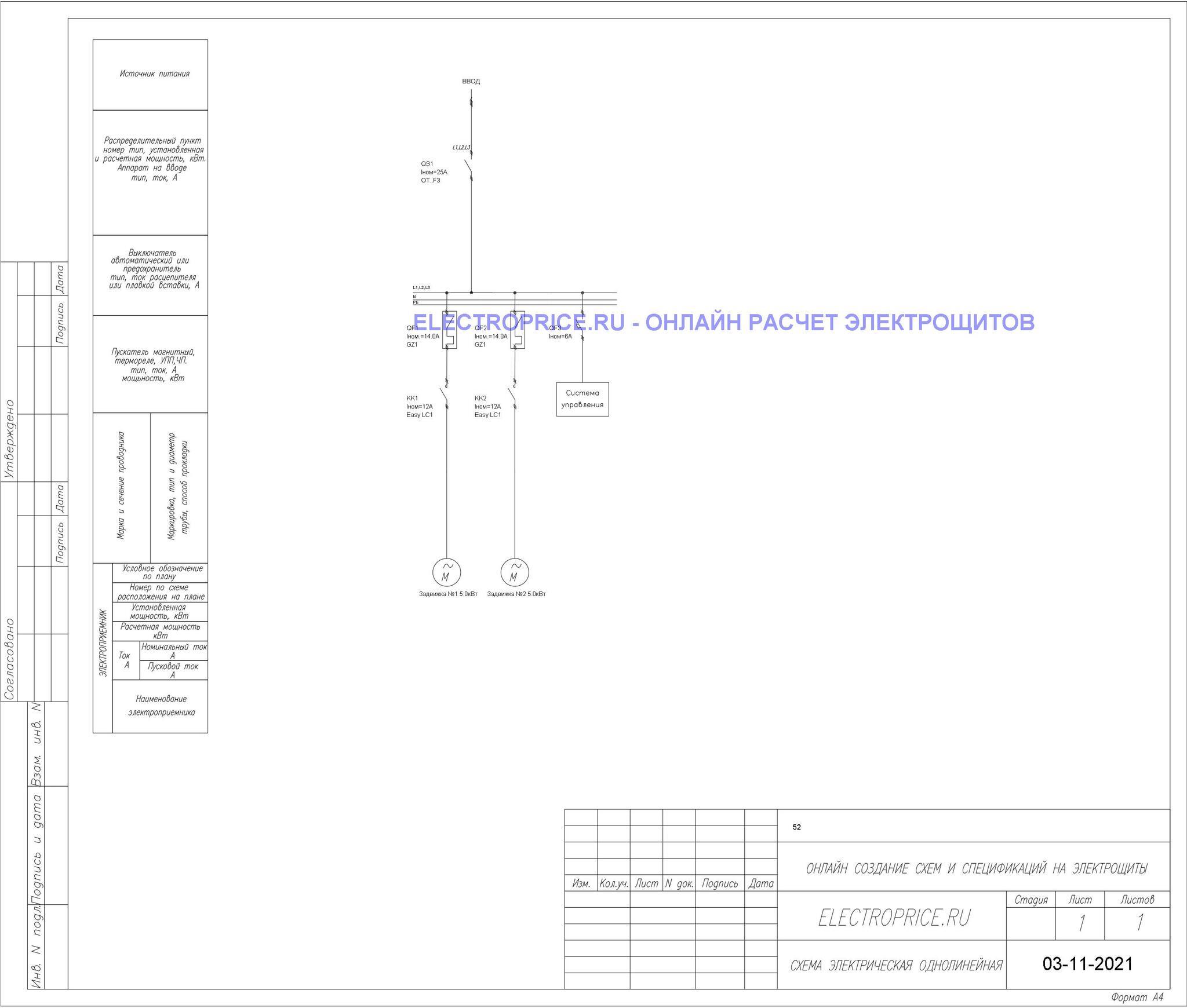

В шкафу может быть установлена аппаратура для управления одной, двумя или тремя задвижками (ШУЗ-1, ШУЗ-2, ШУЗ-3), работающая от 220В однофазного или 380 В трёхфазного тока.
Как и в каждом устройстве управления электроустановкой, есть защита – автоматический выключатель. Включает двигатели приводов контактор. Может быть установлено различное дополнительное оборудование – АВР, устройства плавного пуска, реле защиты от обрыва фаз и т.д.
Компания «Снаб-Электро» уже много лет проектирует, производит, продаёт и обслуживает широкий ассортимент электрощитового оборудования, включая различные ШУЗ. Вообще ШУЗ – оборудование более или менее стандартное. На нашем складе всегда есть пользующиеся спросом базовые конфигурации, которые по желанию заказчика могут быть доработаны по его требованиям. У менеджеров компании можно узнать актуальные цены на шкафы управления задвижками (ШУЗ). Мы также предложим вам выполнить подключение шкафа управления задвижкой, что предотвратит возможные ошибки монтажа.
Проектирование, монтаж и сборка ШУЗ в СПб
Это как раз то, чем занимается компания «Снаб-Электро». У нас можно купить готовые стандартные щиты ШУЗ в СПб, заказать нестандартные по вашему проекту или создать проект с нуля. Благодаря собственному производству и сборке ШУЗ, ГРЩ, ВРУ, силовых шкафов и других видов НКУ мы можем предложить клиентам в Санкт-Петербурге очень привлекательные цены. Кроме того, наши специалисты проводят подключение ШУЗ и дальнейшее регулярное техническое обслуживание и ремонт. Наш опыт – ваше преимущество.
